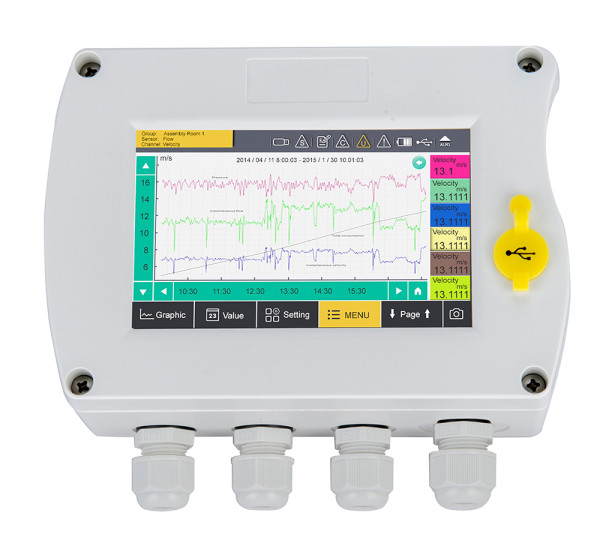

MDE 3300 Anzeigeinstrument/ Datenspeicher

An dem universellen Display und Datenlogger können alle relevanten Parameter (Durchfluss, Verbrauch, Taupunkt, Druck, Temperatur, Leistungsaufnahme, Kompressorstatus etc.) für Gase gemessen, angezeigt und aufgezeichnet werden.

- Hochauflösendes 5“ Farb-Touchscreen - Für alle HTK Geräte mit SDI-Schnittstelle und Sensoren...mehr
Produktinformationen "MDE 3300 Anzeigeinstrument/ Datenspeicher"

- Hochauflösendes 5“ Farb-Touchscreen
- Für alle HTK Geräte mit SDI-Schnittstelle und Sensoren anderer Hersteller
- Bis zu 16 Sensoreingänge digital und 2 analoge Eingänge
- 2 Wandgehäuse sind erhältlich: 4 Kabelverschraubungen / 7 Kabelverschraubungen
- USB-Schnittstelle zur Datenübertragung auf Daten-Stick oder PC
- RS-485 (Modbus / RTU, anlagenspezifischer Bus) und Ethernet (Modbus / TCP, anlagenspezifischer Bus)
- 10 W Sensorversorgung (24 VDC)
- Datenlogger-Option: 100 Millionen Werte
- Alarmüberwachung mit 2 Relaisausgängen
- Integrierter Webserver für die Fernüberwachung
- Verschiedene Optionen zur Systemerweiterung

Spezifikation

Gehäusegröße

120 x 173 x 67 mm

Stromversorgung

A: 100 … 240 VAC, 15 W



B: 18 … 30 VDC, 15 W

Schnittstelle

USB / RS-485 / Ethernet

Alarmausgang

2 Relais, 230 VAC, 3 A

Sensoreingänge

2 x Analoger Eingang 4-20 mA



1 x SDI und 1 x Modbus-Eingang



(Modbus Eingang für bis zu 16 Sensoren)



2 x analog (Option)

Datenlogger

100 Millionen Werte (Option)

Genauigkeit

SDI, Modbus: siehe Sensor-Spezifikationen



Analog: 0...20 mA: 0.01 mA / 0...10 V: 0.01 V



Pulse: +/- 1 Ziffer



Display-Größe

5“

Auflösung

800 x 480

Betriebstemperatur

0 ºC ... +50 ºC

Lagertemperatur

-20 ºC ... +70 ºC

Schutzart

IP 65

Weitere Infos

Das HTK MDE 3300 ist eine sehr leistungsstarke und dennoch kostengünstige Datenlogger/Display-Lösung.
Das hochauflösende 5” Grafik-Display ermöglicht eine einfache Bedienung.
Im Vergleich zu vielen kleineren Bildschirmen mit niedriger Auflösung werden hier Details klar erkennbar angezeigt.
Die Vielseitigkeit hinsichtlich der Sensoreingänge ist eine perfekte Lösung für die meisten Messaufgaben.
