PCU10 Mix

Gasmischer

PCU10 Mix

Zugeschnitten auf Ihre Anwendungen: Der PCU10 Mix ist nahezu für alle technischen Gase und Anwendungen geeignet. Jahrzehntelang bewährte und ausgereifte elektronische Regeltechnik mit MFC Technologie und standardisierte Schnittstellen ermöglichen hochpräzise Gasgemische und Prozesssicherheit sowie eine einfache Integration in vorhandene Anwendungen.

• Für 2, 3 und mehr Gase geeignet • Auch als Ex Version erhältlich • Hohe Dynamik für...mehr
Produktinformationen "PCU10 Mix"

• Für 2, 3 und mehr Gase geeignet
• Auch als Ex Version erhältlich
• Hohe Dynamik für verschiedene Durchflussbereiche
• Kombinierbar mit einem Pufferbehälter
• Integrierte Eingangsdrucküberwachung mittels Durchflussüberwachung
• Integrierte Soll- Ist Wert Überwachung aller Parameter
• Langzeitstabile Gasmischung unabhängig vom Vor- und Nachdruck
• Zuverlässig und ausfallsicher
• Konstant hohe Mischgenauigkeit besser +/- 0,5%
• Frei einstellbare Gasgemische von 0-100%
• Kleinstentnahmemengen im Milliliter Bereich möglich
• Externe Ansteuerung und Abfrage aller relevanten Parameter

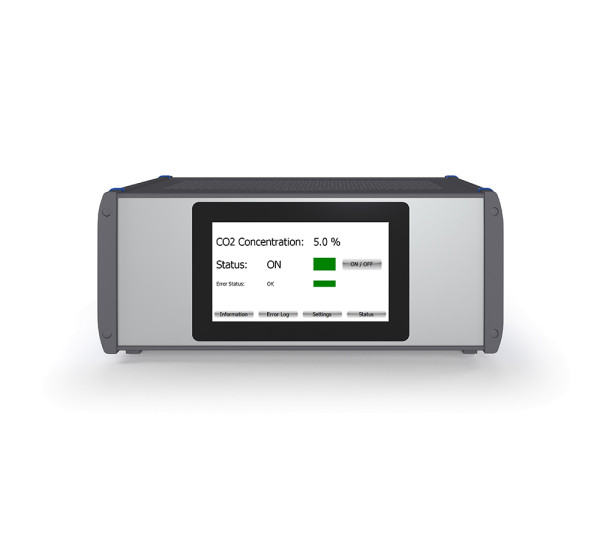

• Einfache und intuitive Bedienung über 7“ Farb-Touch-Display (Option)
• Standard Schnittstellen Analog und Digital
• Metallgehäuse für Laboranwendungen
• Edelstahlgehäuse für industrielle Anwendungen
• Wartungsarm
• 3 Jahre Garantie

Spezifikation



Technische Daten



Typ

PCU10 Mix

Gase

Air, O2, N2, He, Ar, CO2, H2, CH4, C3H8

(andere Gase und Gasgemische auf Anfrage)

Mischbereich

0-100% je Gasart

Genauigkeit

besser +/- 0,5%

Reproduzierbarkeit

besser +/- 0,3%

Reaktionsgeschwindigkeit

+/- 500 ms

Druckbereiche

0.1-10 bar ü

Durchflussbereiche

Typ A 0 ... 25 mln/min bis 0 ... 600 mln/min

Typ B 0 ... 600 mln/min bis 0 ... 6000 mln/min

Typ C 0 ... 6 ln/min bis 0 ... 60 ln/min

Typ D 0 ... 60 ln/min bis 0 ... 450 ln/min

Umgebungstemperatur

0-50°C

Anschlüsse

G ¼“ oder G ½“ Innengewinde

Schnittstelle analog

0..20 mA, 4..20 mA, 0..5 V, 1..5 V, 0..10 V, 2..10 V

Schnittstelle digital

RS-485; Modbus RTU (Slave); Lab View-VIs verfügbar

Option: ProfiBus DP-V0, DP-V1 / Profinet RT / EtherCAT

Abmessungen

ca. B = 350mm, H = 160mm, T = 300mm

Gewicht

ca. 7 kg

Pufferbehälter

Beim Einsatz des Gasmischers mit taktenden Entnahmeregelungen empfehlen wir den Einsatz eines Pufferbehälters.

Die Auswahl des Pufferbehältervolumens muss an den Durchflussbereich des Gasmischers angepasst werden.

Sprechen Sie uns hierzu bitte an.

Speisung

24 V DC oder 230 V AC

Schutzart

IP 54

Zulassungen

CE Konformität

UL Zertifizierung (optional)

ISO 9001:2015



Weitere Infos

Funktionsweise

Mit der integrierten Steuerung PCU10 ist die Auswahl von fest hinterlegten Parametern, die Auswertung von Alarmen und Durchflüssen der Einzelgase möglich und bietet damit eine effektive Qualitäts- und Kostenkontrolle. Die einfache Einbindung des PCU10 Mix in bestehende Prozesse über die standardisierten digitalen und analogen Schnittstellen ermöglicht den Einsatz in allen automatisierten Prozessen.

Das Gasmischsystem arbeitet unabhängig von externen Einflüssen wie Druck- oder Temperaturschwankungen und liefert immer ein gleichbleibendes hochpräzises Gasgemisch während des gesamten Prozesses! Durch ein Baukastensystem können je nach Anforderung mehrere MFC schnell und einfach zu kompakten Einheiten montiert und mit allen notwendigen Komponenten für betriebsfertige Mischeinrichtungen kombiniert werden.



Optional verfügbar

• ProfiBus DP-V0, DP-V1

• Profinet RT

• EtherCAT
