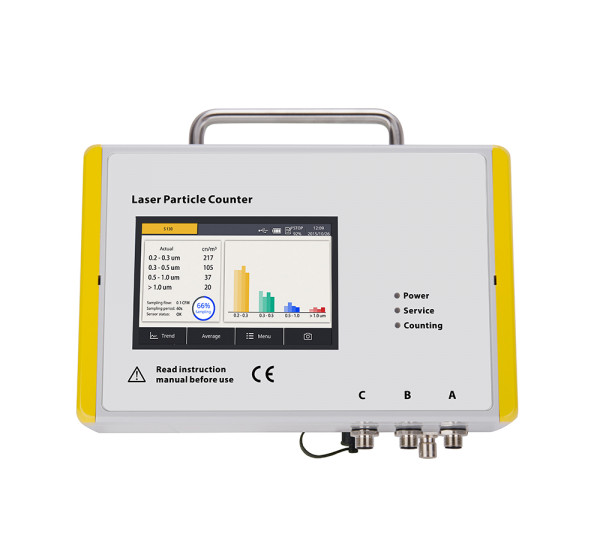

HTK 1130 Laser-Partikelzähler
Das HTK 1130 ist eine neue Generation von Laser-Partikelzählern, optimiert für die Anwendung in Druckluft oder komprimierten Gasen.
Mit Blick auf Qualität und dem Wissen um Kundenbedürfnisse wurde dieses Gerät für den Dauerbetrieb von 7 Tage die Woche/ 24 Stunden ausgelegt.
- Einfacher Anschluss an Druckluft durch 6 mm Schnellanschluss
- Als portables oder stationäres Gerät einsetzbar
- Messbereich Partikelgrößen von 0,1 ... 5,0 μm (je nach Modell)
- Optional mit Display
- Ausgangssignale: RS-485, Modbus/RTU / SDI (HTK internes Signal) / Relais (NO)
- Anschließbar an HTK Displays und Datenlogger sowie Displays und Systeme anderer Hersteller
Typ |
HTK 1130 |
Modell |
HTK 1130-A 2 Kanäle: 0.3 - 0.5 m, >0.5 m |
|
HTK 1130-B 4 Kanäle: 0.2 - 0.3 m, 0.3 - 0.5 m, 0.5 - 1.0 m, >1.0 m |
|
HTK 1130-C 4 Kanäle: 0.5 - 1.0 m, 1.0 - 3.0 m, 3.0 - 5.0 m, >5.0 m |
|
HTK 1130-D 2 Kanäle: 0.5 - 5.0 m, >5.0 m |
|
HTK 1130-E 2 Kanäle: 0.3 - 0.5 m, 0.5 - 1.0 m, 1.0 - 5.0 m, >5.0 m |
|
HTK 1131 4 Kanäle: 0.1 - 0.5 m, 0.5 - 1.0 m, 1.0 - 5.0 m, >5.0 m |
Zähl-Effizienz |
50% (JIS) |
Systemdruck |
0,2 ... 0,8 MPa |
Durchfluss |
HTK 1130: 2,83 l / min |
|
HTK 1131: 28,3 l / min |
Abtastrate |
eine Messung pro min |
Kalibrierung |
NIST |
Maßeinheit |
Partikelanzahl pro ft³, l oder m³, frei einstellbar Konzentration in μg / m³ |
Gasanschluss |
6 mm Schnellanschluss |
Elektro-Anschluss |
M12-Steckverbindung |
Gastemperatur |
0 ° C ... +40 ° C (am Einlass) |
Umgebungs-Temperatur |
10 ° C ... +40 ° C |
Transport-Temperatur |
-30° C ... +70 ° C |
Ausgangssignal |
RS-485, Modbus / RTU |
|
SDI (internes CS-iTEC-Signal) |
|
4…20 mA |
|
Alarmrelais: NO, 32 VDC/500 mA |
Spannungsversorgung |
24 V DC, 5 W (HTK 1131: 230 V AC) |
Anwendung |
Ausgangsseitig von Filtern, eingangsseitig vor Trocknern |
Gehäuse / Abmessungen |
PC, Al-Legierung, 271 X 205 X 91 mm |
Schutzart |
IP65 |
EMV |
Verschiedene Sensoreinstellungen können durch die HTK Displays bzw. die damit verbundene Software durchgeführt werden |
Gewicht |
1900 g |
Je nach Modell liegt der Messbereich bei 0,1 μm bis zu 5,0 μm.
Die Messwerte zeigen die Partikelzählungen pro ft³, l oder m³ oder alternativ in μg / m³.
Einstellungen können über das integrierte Display, ein externes HTK Display oder über die Service-Software vorgenommen werden.
