Restölmessung

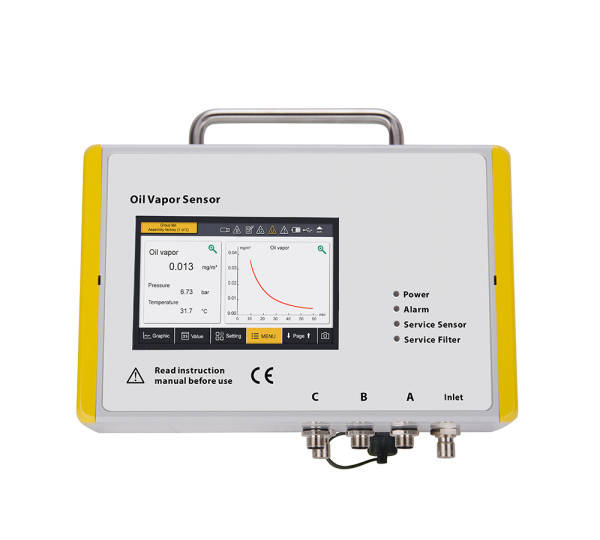

HTK 1120 Restölsensor
Der neue Restölsensor HTK 1120 überwacht den Ölgehalt von Druckluft und Gasen. Es gibt ihn als stationäre Ausführung oder als portable Lösung zur Kontrolle vor Ort. Die einfache Installation an Datenlogger und die hervorragende Leistungsfähigkeit machen den HTK 1120 zur idealen Lösung, wenn Restölgehalte gemessen und überwacht werden sollen.
- Messung von Restöldämpfen in Druckluft und Gasen
- Für stationären oder portablen Einsatz geeignet
- Messungen von bis zu 0.003 mg/m³
- Einfacher Anschluss durch Schlauch und 6 mm Schnellanschluss
- Ausgangssignale: 4 … 20 mA / RS-485, Modbus/RTU / Relais (NO)
- PID-Sensor für höchste Genauigkeit
- Service- und Alarmindikation durch LEDs
- Anschlussmöglichkeiten an HTK Displays und Datenlogger, ebenso an Displays und Systeme fremder Hersteller
Typ |
HTK 1120 |
Messmedium |
Druckluft und Gase, frei von korrosiven, aggressiven oder brennbaren Bestandteilen |
Messbereich |
0.003 … 10.00 mg/m³ (basierend auf 1000 hPa, 20 ° C, 0% relativer Feuchtigkeit) |
Sensortyp |
PID (Photoionisationsdetektor) |
Genauigkeit |
5% der Anzeige + - 0,003 mg / m³ |
Betriebsdruck |
3 ... 15 bar (höhere Drücke auf Anfrage) |
Gasfeuchte |
<40% rel. Feuchte, keine Betauung |
Probenflussrate |
<2 l / min, freigegebenes Messgas in Umgebung |
Gasanschluss |
6 mm Schnellanschluss |
Elektro-Anschluss |
M12-Steckverbindung |
Gastemperatur |
-20° C ... +50 ° C (am Einlass) |
Umgebungs-Temperatur |
-20° C ... +50 ° C |
Transport-Temperatur |
-30° C ... +70 ° C |
Ausgangssignal |
4 ... 20 mA (0 ... 10 mg / m³) |
|
RS-485, Modbus / RTU |
|
Relais, NO, 32 VDC/500 mA |
Spannungsversorgung |
24 V DC ± 5%, 10 W |
Anwendung |
Ausgangsseitig bei Aktivkohlefilter, ölfreien Kompressoren, Trocknern oder Filter |
Gehäuse / Abmessungen |
PC, Al-Legierung, 271 X 205 X 91 mm |
Schutzart |
P65 |
EMV |
nach IEC 61326-1 |
Gewicht |
2400 g |
Sample rate |
1 s |
Es ist keine einfache Aufgabe ölfreie Druckluft zu erreichen.
Überwachung ist ein Muss in vielen Branchen und Anwendungen, um Verunreinigungen in Produkten und Risiken für die Gesundheit von Menschen zu vermeiden.
Der HTK 1120 erfüllt diese Überwachungsaufgabe günstig und zuverlässig.
Für höchste Genauigkeit und Langzeitstabilität hat der Sensor eine automatische Kalibrierung. Sensorverunreinigungen und Lebensdauer des Sensors werden überwacht
und über Statusmeldungen dem Benutzer angezeigt. Bei Überschreitung des maximal zulässigen Restöldampfgehalts wird die Entnahmeluft auf einen Bypass geschaltet,
um den Sensor zu schützen.
