Taupunktmessung

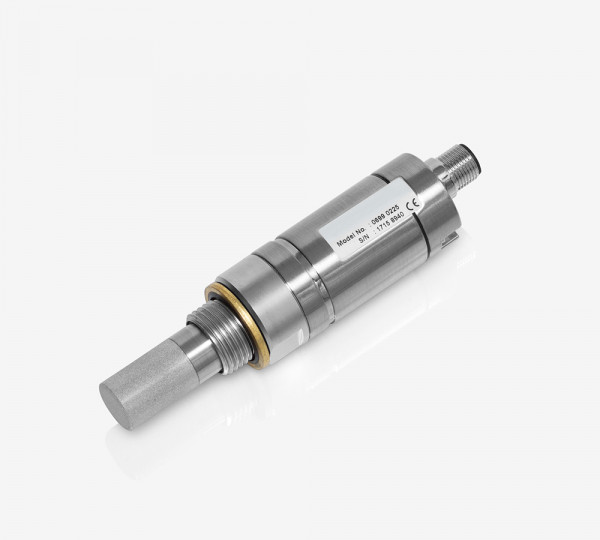

HTK 220 Taupunktsensor
Sehr schnelle Ansprechzeit - zuverlässige Taupunktmessung. Der HTK 220 Taupunktsensor bietet langzeitstabile und zuverlässige Taupunktmessungen in industriellen Anwendungen. Die Sensortechnologie wurde speziell für den HTK 220 entwickelt, der Sensor liefert außergewöhnlich stabile und genaue Messergebnisse in sehr trockenen Anwendungen bei Taupunkten bis -100°C.
• Kompakte Baugröße, ideal geeignet für Installationen in Trocknern
• Taupunktmessung bis -100°C Td
• Variante mit integrierter Druckmessung
• Verschiedene Ausgangssignale je nach Version:
1 x 4 ... 20 mA, 2 x 4 ... 20 mA, RS-485 (Modbus),
4 ... 20 mA schleifengespeist
• IP65 Gehäuse bietet Schutz in rauer Industrieumgebung
• Sehr schnelle Reaktionszeiten erlauben ein sicheres Signalisieren bei Überschreitungen der Grenzwerte
• Direkte Installation über G1/2” Gewinde in Trocknern möglich
• Hohe Genauigkeit, ±2°C Taupunkt
• M12 Anschluss-Stecker
Typ |
Taupunktsensor 220 |
Messbereich |
Taupunkt -100° ... 0°C Temperatur -30° ... +70°C Druck -0.1 ... 1.6 MPa |
Taupunktsensor |
QCM |
Temperatursensor |
Pt100 |
Drucksensor |
Piezoresistiv |
Genauigkeit |
Taupunkt ±2°C Td Temperatur 0.3°C Druck 0.05 bar |
Betriebsdruck |
-0.1 ... 1.6 MPa |
Betriebstemperatur (Medium) |
-30° ... +70°C |
Messgase (Medium) |
Nicht-korrosive Gase |
Ansprechzeit t90 (@ 4 l/min) |
-80°C-> -20°C: 20 sec -20°C-> -80°C: 180 sec |
Umgebungstemperatur |
0° ... +50°C |
Umgebungsfeuchte |
0 ... 100%rH |
Versorgungsspannung |
12 ... 30 VDC |
Stromaufnahme
|
30 mA @ 24 VDC 3-Leiter 20 mA @ 24 VDC 2-Leiter |
Ausgangssignal
|
4 ... 20 mA 3-Leiter 4 ... 20 mA 2-Leiter Modbus RTU |
Elektrischer Anschluss |
M12, 5-polig |
Prozessanschluss |
G ½" Gewinde (ISO 228/1) Edelstahl 1.4301 (SUS 304) |
Gehäusematerial |
Zinklegierung |
Schutzklasse |
IP65 |
EC |
IEC 61326-1 |
Zulassung |
- |
Sensorschutz |
Sinter-Filter/ Lochklappe |
Transporttemperatur |
-30° ... +70°C |
Lagertemperatur |
-20° ... +50°C |
Gewicht |
204 g |
