Taupunktmessung

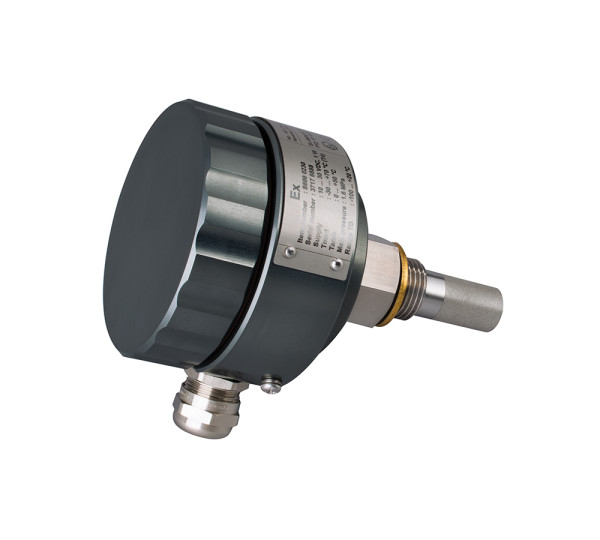

HTK 230/231 Taupunktsensor
HTK Taupunktsensoren sind zuverlässige und langzeitstabile Taupunktsensoren für industrielle Anwendungen. Der Sensor verfügt über eine verbesserte Signalintegrität und -stabilität für anspruchsvolle industrielle Anforderungen, die ideale Lösung z.B. für Taupunktmessung in Adsorptionstrocknern.
• Taupunktsensor mit optionaler ATEX, IECEx Zulassung
• Duales Sensorsystem für eine hohe Genauigkeit von 2°C Taupunkt über den gesamten Messbereich von -100 ... + 20°C Td
• Zwei Signalausgänge verfügbar: 4 ... 20 mA, RS-485 (Modbus/RTU)
• Alarmrelais
• IP65 Gehäuse bietet zuverlässigen Schutz in rauer Industrieumgebung
Messbereich |
Taupunkt HTK 230 -100°... +20°C HTK 231 -50°... +20°C Temperatur -30°... +70°C |
Taupunktsensor |
QCM & Polymer |
Temperatursensor |
NTC |
Drucksensor |
- |
Genauigkeit |
Taupunkt ±2°C Temperatur 0.3°C |
Betriebsdruck (Modellspezifisch) |
-0.1... 1.6 MPa (HTK 230) -0.1... 35 MPa (HTK 231) |
Betriebstemperatur (Medium) |
-30° ... +70°C |
Messgase (Medium) |
Nicht-korrosive Gase |
Ansprechzeit t90 (@ 4 l/min) |
< 240 sec -20°C-> -60°C < 30 sec -60°C-> -20°C |
Umgebungs-temperatur |
-20° ... +50°C |
Umgebungsfeuchte |
0 ... 100%rH |
Versorgungsspannung |
12 ... 30 VDC |
Stromaufnahme (Modellspezifisch) |
40 mA @ 24 VDC |
Ausgangssignal (Modellspezifisch) |
4 ... 20 mA (isoliert) Modbus RTU |
Elektrischer Anschluss |
Schraubanschlüsse |
Prozessanschluss |
G ½" Gewinde (ISO 228/1) Edelstahl 1.4301 (SUS 304) |
Gehäusematerial |
Aluminiumlegierung |
Schutzklasse |
IP65 |
EC |
IEC 61326-1 |
Zulassung |
Ex db[ib] IIC T4 Gb (optional) |
Sensorschutz |
Sinter-Filter |
Transporttemperatur |
-30° ... +70°C |
Lagertemperatur |
-20° ... +50°C |
Gewicht |
728 g |
