Taupunktmessung

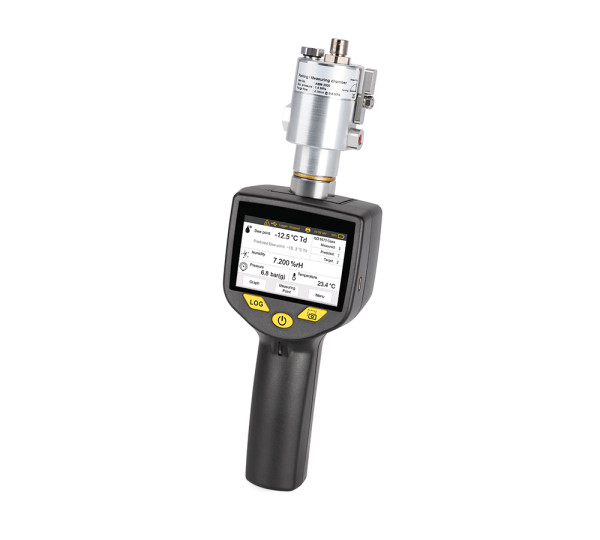

HTK T 5200 Taupunktmessgerät
Das tragbare Taupunktmessgerät HTK T 5200 ist ein Handgerät zur Messung des Taupunkts, des Drucks und der Feuchtigkeit in Druckluftsystemen.
• Misst Taupunkt, Temperatur und Druck in einem Gerät
• Sensoroptionen für Ihre Anwendung: -100 ... +20 °C Td mit Drucksensor als Standardversion
-50 ... +50 °C Td ohne Drucksensor als wirtschaftliche Version (Eco)
• Einfach zu bedienen und leistungsstark
• Optionale Smart Features: Endwertvorhersage, Kamera- und Messpunkt-Schnappschuss
• Drahtloser Drucker für die Berichterstellung vor Ort, ideal für Audits
• Einzigartige Messkammer mit einzigartiger Parkfunktion
Technische Daten |
||
Messbereich |
Standard -100 ... +20 °C Td Eco -50 ... +50 °C Td Druck* 0 ... 1.5 MPa(g) Temperatur -30 ... +50 °C |
|
Taupunktsensor |
Sensor A (Standard): QCM + Polymer; Sensor B (Eco): Polymer |
|
Temperatursensor |
Pt100 |
|
Drucksensor |
Piezoresistiv (nur mit Sensor A - Standard) |
|
Genauigkeit |
Taupunkt +/- 1 °C Td (0 ... 20 °C Td) +/- 2 °C Td (-60 ... 0 °C Td / +20 ... +50 °C Td) +/- 3 °C Td (-100 ... -60 °C Td) |
Temperatur +/- 0.3 °C Druck 0.5 % FS |
Einheiten (Wählbar) |
°C Td • g/m³ • mg/m³ • g/m³atm (@Umgebungsdruck) • mg/m³atm (@Umgebungsdruck) • ppmv • g/kg (@ Referenzdruck) • °C Tdatm (@ Umgebungsdruck) • % RH |
|
Betriebsdruck |
-0.1 ... 1.5 MPa(g) (es werden mind. 0.3 MPa für die gelieferte Messkammer benötigt) |
|
Messgase (Medium) |
Luft, CO₂, N₂, Ar (CO₂ Messungen mit dem Sensor B sind auf -40 °C Td begrenzt) |
|
Betriebsparameter |
Mediumstemperatur: -30 ... +70 °C / Umgebungstemperatur: 0 ... +40 °C / Umgebungsfeuchte: 0 ... 80 % rH |
|
Gehäusematerial |
PC + ABS |
|
Transport und Lagerung |
Transporttemperatur: -30 ... +70 °C / Lagertemperatur: -20 ... +50 °C |
|
Gewicht |
2,7 kg (gesamtes Set im Transportkoffer) |
|
Prozessanschluss |
G1/2“ am Sensorkopf, Messkammer mit Schnellkupplung für 6 mm Schlauch |
|
Batterie |
Betrieb mit einer Ladung: ~8 h / Ladezeit 5% bis voll: ~3 h |
|
Schnittstelle |
USB-C (Laden und Datentransfer), kabelloser Drucker |
|
Display |
3.5“ Farb-LCD mit Touchscreen |
|
Kamera |
5.0 Megapixel (nur mit der Option Smart Features) |
|
Logger |
Integrierter Massenspeicher, speichert 100 Mio. Messwerte |
* Für die mit dem Instrument gelieferte Messkammer werden mindestens 0.3 MPa benötigt. Für Messungen unterhalb von 0.3 MPa wählen Sie bitte die Bypass-Messkammer.
