Nadelventile
M-Flow
Die Präzisions-Regelventile ermöglichen eine sehr genaue Einstellung und bieten mit V-Stack ein skalierbares Gasverteilsystem.
- Die Feinregulier Ventile sind dichtschliessend
- Es sind rechts oder linksschließende Ausführungen verfügbar
- Die Ventile sind als Durchgangsventile, Eckventile oder als Ventilpatronen zum Eigeneinbau erhältlich
- Diverse Drehknöpfe zur Auswahl:
- tandard Drehknopf

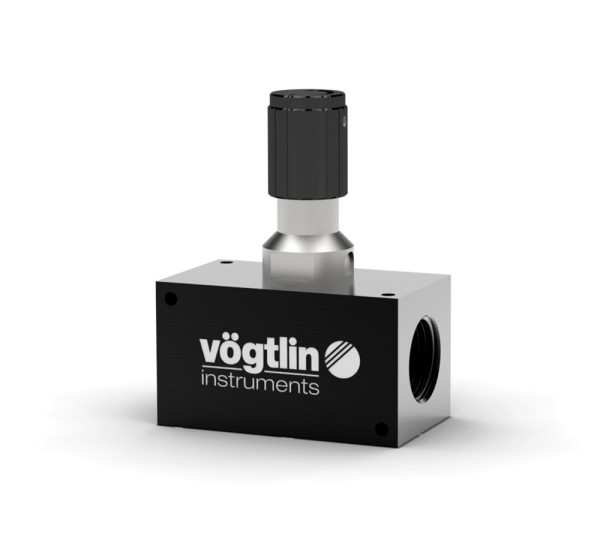

- Drehknopf mit Verstellsicherung (siehe Abbildung)
- Digitalknopf, 100er Teilung
- Innensechskant und Kontermutter anstelle vom Drehknopf
- Digiturn mit Anzeige, 100er Teilung
- In hochkompakter Bauweise können mit dem Gasverteilersystem V-Stack bis 12 Ausgänge individuell dosiert werden
- 1 Eingang (G 1“ Innengewinde)
- Bis zu 12 Ausgänge mit je einem Ventil (G 1/2“ Innengewinde)
- Kann nachträglich vom Kunden einfach erweitert werden (bis max. 12 Ausgänge)
Nur in Bauform 35 erhätlich
Gerätemerkmale |
Kompakte, modulare Konstruktion |
Armatur aus Aluminium oder Edelstahl |
|
Dichtungen aus FKM, EPDM oder FFKM |
|
Dichtschliessend |
|
Durchgangsventil, Eckventil oder Ventilpatrone (Ventileinsatz zum Eigeneinbau) |
|
15 Umdrehungen, Spindel praktisch ohne Hysterese |
|
Rechts- oder linksschliessend |
|
Verschiedene Kv-Werte für optimale Regelbereiche |
|
Nichtrotierende Ventilnadeln für stabile Einstellung |
|
Jedes M-Flow Präzisions-Regelventil wird werkseitig geprüft |
|
Wir realisieren auch kundenspezifische Ventilversionen |
|
Bauform |
Durchgangsventil Eckventil Ventil-Einsatz/Patrone Gasverteiler |
Werkstoff |
Aluminium eloxiert / Messing vernickelt / FKM Edelstahl / FKM Edelstahl / EPDM Edelstahl / FFKM |
Anschluss |
M-Flow 25 G 1/4“ Innengewinde* G 1/8“ Innengewinde G 1/4“ Innengewinde für Klemmringverschraubung NPT 1/4“ Innengewinde M-Flow 35 G 1/2“ Innengewinde M-Flow V-Stack Eingang: G 1“, Ausgang: G 1/2“ |
Ventil-Drehrichtung |
Rechts-* oder linksschliessend |
Ventilbedienung |
Drehknopf* Drehknopf mit Verstellsicherung Digitalknopf, 100er Teilung, linksschliessend Innensechskant und Kontermutter anstelle vom Drehknopf Digiturn mit Anzeige, 100er Teilung, rechtsschliessend |
* Standard - Technische Änderungen vorbehalten |
|
