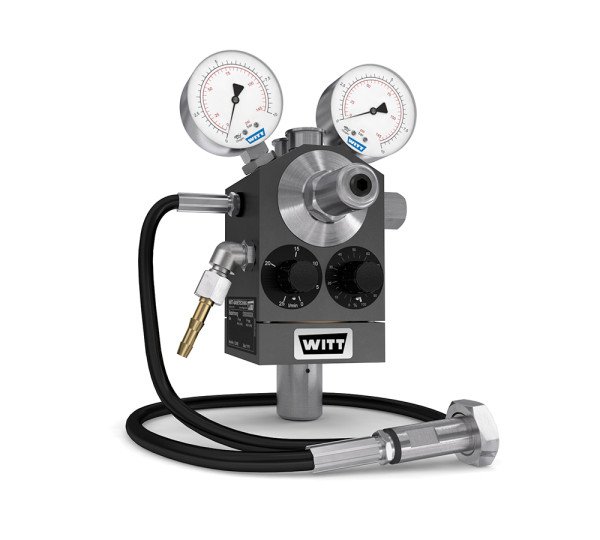

Gasmischer
BM - 2M
Mischsysteme für 2 definierte Gase und eine Vielzahl von technischen Anwendungen zum direkten Flaschenanschluss (Hochdruck).
BM-2M Leistungsbereiche bis ca. 111 Nl/min. BM-2V Leistungsbereiche bis ca. 142 Nl/min.
- kostengünstig da keine weiteren Komponenten wie z.B. Druckregler notwendig
- kompaktes Design
- einfach zu installieren
- Schutz des nachgeschalteten Systems vor gefährlichem Überdruck durch zwei integrierte Sicherheitsventile
Einfache Bedienung
- stufenlose Gemischeinstellung über Proportional-Mischventil mit Drehknopf und %-Skala
- stufenlose Mengeneinstellung mit skaliertem Drehknopf (BM-2M)
- Ausgangsdruck über Steuerdruckregler regelbar (BM-2V)
Hohe Prozesssicherheit
- unabhängig von Druckschwankungen in der Gasversorgung durch integrierte Gleichdruckregelung
- unabhängig von Entnahmemengenschwankungen (im zulässigen Bereich)
Gase |
CO2/Ar, CO2/N2, He/Ar, He/N2, N2/Ar für Sauerstoff und Brenngase nicht geeignet! |
Zumischbereich |
0-25% oder 0-100% |
Druckeinstellungen |
siehe Tabellen in unserem Datenblatt |
Eingangsdruck |
min. 3 bar, max. 300 bar |
Ausgangsdruck |
max. 8 bar |
Öffnungsdruck der Abblaseventile |
max. 12 bar |
Mischgasleistung (Luft) |
siehe Tabellen in unserem Datenblatt min. Mischgasleistung = 1/5 der max. Mischgasleistung |
Einstellgenauigkeit |
±1% abs. (Skala 0-25%), ±2% abs. (Skala 0-100%) |
Skaleneinteilung |
Skala 0-25% 1% Teilung Skala 0-100% 5% Teilung |
Mischpräzision |
2M besser ±1% abs. 2V besser ±3% abs. bis zur min. Mischgasleistung = 1/5 der max. Mischgasleistung |
Gasanschlüsse |
Eingänge Flaschenanschluss DIN 477 Ausgang G 1/4 EN 560 |
Gehäuse |
Aluminium, coatiert |
Gewicht |
ca. 3,5 kg |
Abmessungen (HxBxT) |
2M ca. 230 x 156 x 130 mm (ohne Anschlüsse) 2V ca. 230 x 156 x 130 mm (ohne Anschlüsse) |
Normen/Baubestimmungen |
Unternehmen zertifiziert nach ISO 9001 |
