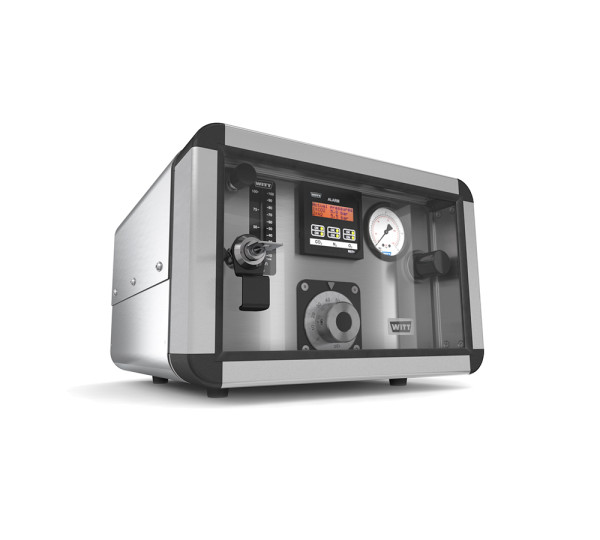

Gasmischer
KM 100/200 -2M/-3M
Mischsysteme für 2 oder 3 definierte Gase speziell für Schlauchbeutel-Verpackungsmaschinen oder andere kontinuierliche Verpackungsprozesse in der Lebensmittelindustrie. Leistungsbereiche bis ca. 339 Nl/min.
Einfache Bedienung
- stufenlose Gemischeinstellung über Proportional-Mischventil (-2) bzw. drei Einzelmischventile (-3) jeweils mit Drehknöpfen und %-Skalen
- stufenlose Schutzgasmengeneinstellung über Dosierventil mit Durchflussmesser
Konstante Qualität
- unabhängig von Druckschwankungen in der Gasversorgung durch integrierte Gleichdruckregelung
- unabhängig von Verpackungsgeschwindigkeiten (im zulässigen Bereich)
Hohe Prozesssicherheit
- Alarmmodul AM3: integrierte Eingangsdrucküberwachungmit digitalem Display für Druckanzeige (bei analogen Drucktransmittern) und optischen Alarm, einstellbare Alarmgrenzen, Quittierungspflicht, Sicherung der Alarme mit Zeitangabe, Schnittstellen z. B. zur Steuerung externer Alarme etc.
- abschließbare Sichtscheibe zum Schutz der Geräteeinstellungen
Hygienefreundlich
- spritzwassergeschütztes, unempfindliches Edelstahlgehäuse
- glatte und leicht zu reinigende Oberfläche für perfekte Hygiene
Gase |
N2, CO2, O2 für Brenngase nicht geeignet! |
Zumischbereich |
0-100% |
Druckeinstellungen |
siehe Tabellen in unserem Produktblatt |
Eingangsdruckdifferenz zwischen den Gasen |
max. 3 bar |
Mischgasleistung (Luft) |
siehe Tabellen in unserem Produktblatt min. Mischgasleistung = 1/5 der max. Mischgasleistung |
Einstellgenauigkeit |
±2% abs. (Skala 0-100%) |
Mischpräzision |
besser ±1% abs. |
Gasanschlüsse |
Eingänge G 3/8 RH mit Senker, Tülle für Schlauch 8 mm Ausgang G 3/8 RH mit Senker, Tülle für Schlauch 8 mm |
Gehäuse |
Edelstahl, spritzwassergeschützt |
Gewicht |
ca. 17 kg (-2), ca. 25 kg (-3) |
Abmessungen (HxBxT) |
ca. 222 x 325 x 345 mm (ohne Anschlüsse) |
Spannungsversorgung |
230 V AC, 110 V AC oder 24 V DC |
Stromaufnahme |
230 V AC, 0,02 A 110 V AC, 0,04 A 24 V DC, 0,06 A |
Normen/ Baubestimmungen |
Unternehmen zertifiziert nach ISO 9001 und ISO 22000 CE-Kennzeichnung gemäß - EMV 2004/108/EG - Niederspannungsrichtlinie 2006/95/EG für Lebensmittelgase geeignet gemäß: - Verordnung (EG) Nr. 1935/2004 |
